壁30分・60分耐火構造

更なる形状が追加され適用可能な金属外装材の範囲が拡大されました。

• 耐火性 壁30分、60分の耐火構造を取得、多くの建物に対応できます。
• 断熱性 ネオマフォーム厚は25～50mmまで対応、高断熱の建物に対応できます。
• デザイン性 意匠性の高いスパンドレル鋼板にも幅広く対応、優れたデザインに対応します。
• 現し仕上げ 内装なしの設定のため、現し仕上げも可能です。
• 外張り断熱 外張り断熱で躯体を保護、面倒な熱橋計算も不要です。

施工状況

内装仕上がり状況

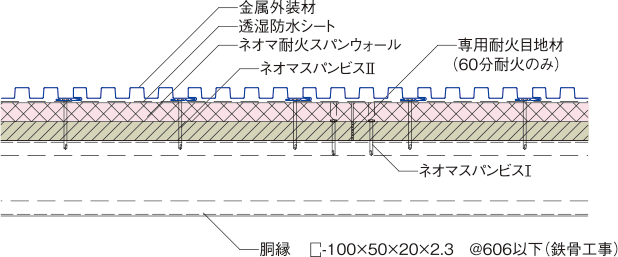

一般部　水平断面詳細図

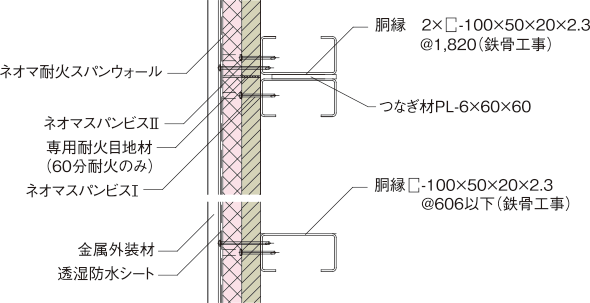

一般部　垂直断面詳細図

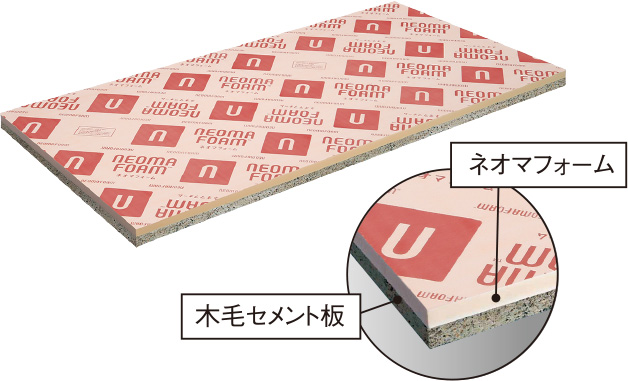

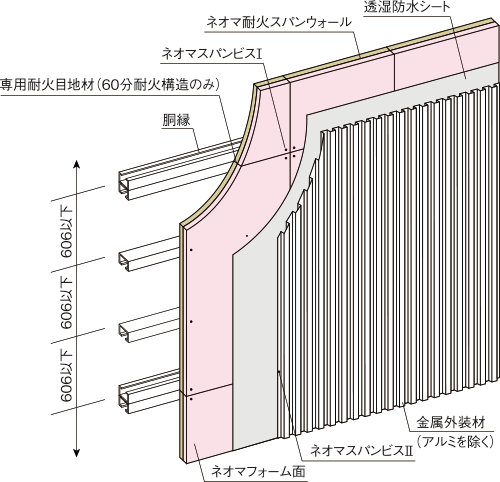

• ネオマ耐火スパンウォールは、ネオマフォーム面側を屋外側（木毛セメント板を室内側）になるように取付けてください。
• ネオマ耐火スパンウォールは、ネオマスパンビスⅠ（指定ビス）で、幅方向@455以下、長さ方向胴縁ピッチ以下で取付けてください。
  ※ビスは、ネオマフォーム部分を貫通させ、ビス頭が木毛セメント板表面まで達す　るようにしてください。なお、ビス穴の補修は不要です。
• アルミ外装材は認定対象外となります。
• スパンドレル鋼板の取付けは、Φ5、L＝65またはL＝85の防錆性能の高いネオマスパンビスⅡ（指定ビス）をご使用ください（ビスの長さは断熱材の厚さに応じて選択ください）。
• 胴縁は　−100×50×20×2.3以上とし、606mmピッチ以下とします。
• 胴縁の耐火被覆は不要です。（ロ準耐1に使用する場合を除く。）
• 木毛セメント板は耐火30分で20mm、耐火60分で25mmとなります。
• 60分耐火構造の目地部は、木毛セメント板の小口部に専用耐火目地材（熱膨張性目地材）を取付けます。（30分耐火構造の目地部は不要です。）
• 専用耐火目地材の取付けは、木毛セメント板部分にタッカー等を用いて@300程度で固定してください。
• ネオマ耐火スパンウォール突付部の横胴縁のだき合せ部に用いるつなぎ材は、PL-6×60×60ｍｍの断面寸法以上としてください。

寸法

• ●厚　さ　0.40ｍｍ以上
• ●長　さ　12000ｍｍ以下

• ●働き幅　105ｍｍ以上
• ●山高さ　12ｍｍ以上

材質

①塗装溶融55％アルミニウム-亜鉛合金めっき鋼板（国土交通省大臣認定番号：NM-8697）
②塗装溶融亜鉛めっき鋼板（国土交通省大臣認定番号：NM-8697）
③塗装溶融55%アルミニウムマグネシウム2%合金めっき鋼板（国土交通大臣認定番号：NM-8697）　等

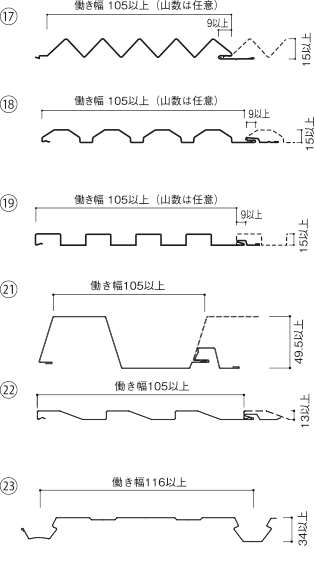

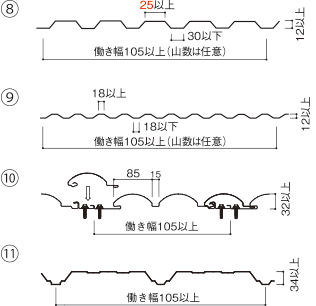

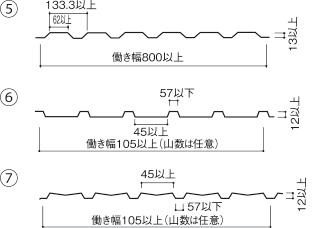

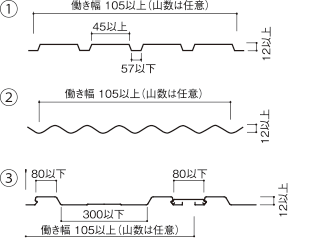

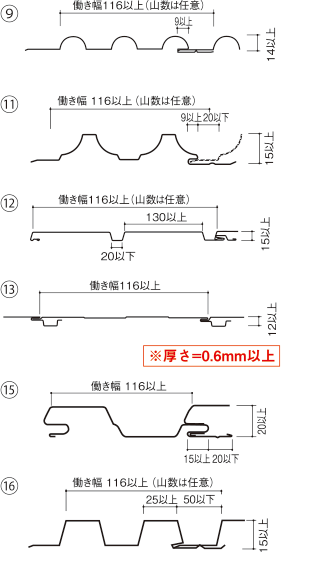

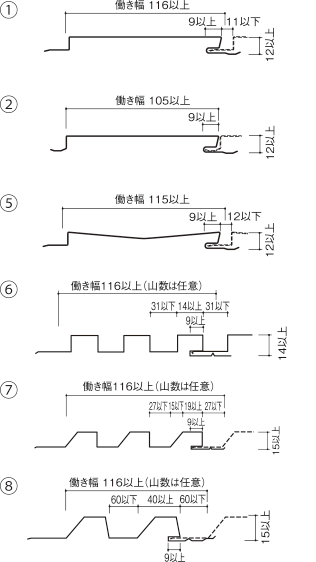

形状

〈スパンドレル〉（金属板断面積 5.3cm2/m以上）

〈角波鉄板〉（金属板断面積 4.3cm2/m以上）

金属板板面積（cm2/m）：金属板の断面積を、外壁幅1m あたりに換算した値。
※金属板断面積については各金属外装メーカー様にお問合せください。

（寸法単位：mm）
